分布式光纤管道泄漏监测系统

一、系统概述

长距离输水管道安全隐患的归因,一方面在于管道起伏、泵站启闭、阀门开关等造成的水锤问题,另一方面在于施工质量、土壤沉降、管道腐蚀、第三方开挖等原因造成的漏水和爆管。长距离输水管道的安全检查主要依靠技术人员检漏设备的被动巡检方式,缺乏有效性和及时性,考虑采用主动监测、定位、评估等在内的技术方法及相应的管理体制解决。

分布式光纤管道泄漏监测系统可做到对气体、液体(原油或其他液体)输送管道全天时分秒监测,一但管线发生穿孔泄漏、破坏及管道沿线温度异常,监测系统则可通过其信息管理系统及时预警,并定点定位地进行工程监控系统管理。



二、组成及原理

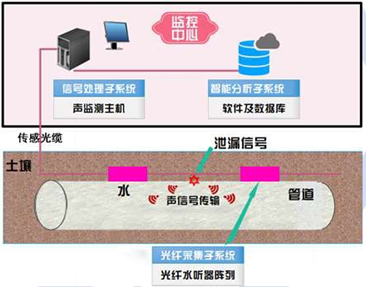

该系统由分布式光纤传感监测主机、传感光缆、监测平台等组成。原理:利用高相干光在光纤中传输引起的瑞利散射光干涉对声波/ 振动特征敏感的原理特点,泄漏点管道发出声波信号,作用于该点光缆,声波作用于光缆引起光信号调制,通过解调信号处理得到声波信号,经模式识别算法判断泄漏点特征,通过光脉冲定位泄漏点位置。



三、系统特点

连续分布式监测

光纤即为传感器

可对声音进行还原

传感端无源本安

统灵敏度高,适用性强,实时性好

能实现单点高精度振动信号探测、定位和多点振动同步检测与定位

对于管道泄漏、爆管监测预警等,具有独特优势

四、系统参数

测量距离 50km

定位精度 5 m

采用间隔 0.5m

测量时间 1s

测量通道 4通道(可定制)

震动信号带宽 <5kHz

光纤接口 FC/APC

五、其他说明

分布式光纤管道泄漏监测系统可配合分布式光纤水听器测漏技术效果更佳,分布式光纤水听器测漏系统是将光纤水听器间隔500~1200米布置在管道表面,用声波定位法测量两传感器之间的泄漏点。该方法适合与管道沿线无法铺设光缆的老旧管道。更多关于管道泄漏监测系统介绍可以参考解决方案。
